Funcionamiento del electroscopio!!

El electroscopio es un instrumento que permite determinar la presencia de cargas eléctricas y su signo. Un electroscopio sencillo consiste en una varilla metálica vertical que tiene una bolita en la parte superior y en el extremo opuesto dos láminas de oro muy delgadas. El funcionamiento de este es muy sencillo y depende de la carga del cuerpo que se vaya a emplear.

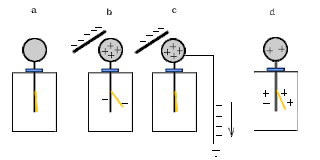

Al referirnos, por ejemplo, de un cuerpo cargado negativamente; al estar el electroscopio descargado, es decir, que tiene igual cantidad de cargas negativas como positivas (neutro); la laminilla de oro esta junto a la varilla metalica (figura a). Cuando acercamos la barra frotada al electroscopio (sin tocarlo), las cargas se distribuyen, alejandose las cargas negativas que se asentuan en el inferior de la varilla metalica y en la laminilla, haciendo que ésta (laminilla) se separe (figura b).

Si mantenemos la barra frotada cerca del electroscopio y tocamos con un dedo la esfera del mismo, las cargas tanto de la varilla metalica como de la laminilla tratan de alejarse rapidamente de la barra cargada, yendo de este modo a tierra; y como consecuencia de esto, la varilla metalica y la laminilla de oro se vuelven a juntar (figura c).

Por último, al retirar la conexión a tierra y quitar la barra, las cargas de la esfera se alejan unas de las otras, lo que produce la separacion de la laminilla de oro de la varilla metalica. Y por tanto, el electroscopio queda cargado con cargas de signo contrario al de la barra acercada (figura d).

Por otro lado, si se emplea un cuerpo cargado positivamente, se realizaria un proceso inverso al mencionado anteriormente, tal como se observa en la siguiente figura.

Puede entonces afirmarse que por inducción, un cuerpo refleja cargas contrarias a las del cuerpo inductor.
